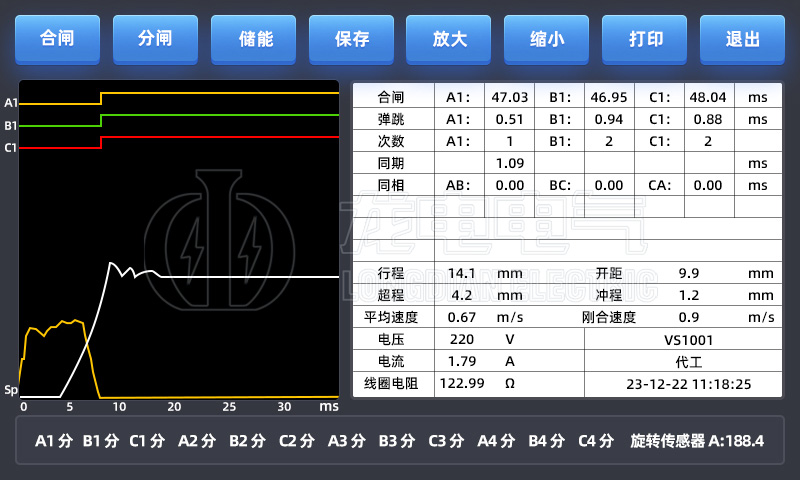

斷路器作為電力系統中最核心的控制與保護設備，其動作是否可靠，直接關系到電網運行的安全性。而在眾多檢測手段中，合分閘線圈電流波形作為“反映機構內部健康狀況的體檢信號”，具備直觀、精確、無需解體等優勢，因此近年來成為運維單位重點關注的診斷依據。通過分析線圈通電過程中的電流變化趨勢，可以快速判斷機構是否存在卡澀、機械阻力增大、線圈故障或電源異常等潛在隱患。武漢市龍電電氣設備有限公司生產的斷路器機械特性測試儀，可對線圈電流波形進行毫秒級采樣和圖形化呈現，讓“看波形判斷健康”真正變得簡單高效。

在正常動作過程中，合分閘線圈的電流通常呈“快速上升—平臺穩定—迅速下降”的規律，這反映了鐵芯吸合順暢，彈簧儲能與釋放正常，整個機構在設計時間內完成動作。如果電流上升緩慢或平臺電流偏高，則可能意味著機構阻力增大、潤滑不良或內部零部件磨損；若電流出現波動、間斷或下降提前，則可能是線圈匝間短路、電源電壓不足等問題；而在分閘線圈波形中，如果吸力建立延遲或電流峰值異常偏大，則多指向分閘機構阻滯、分閘行程偏離或彈簧釋放不完全等風險。通過與標準波形對比，能夠精準定位故障趨勢，實現由“事后檢修”向“預防性維護”轉變。

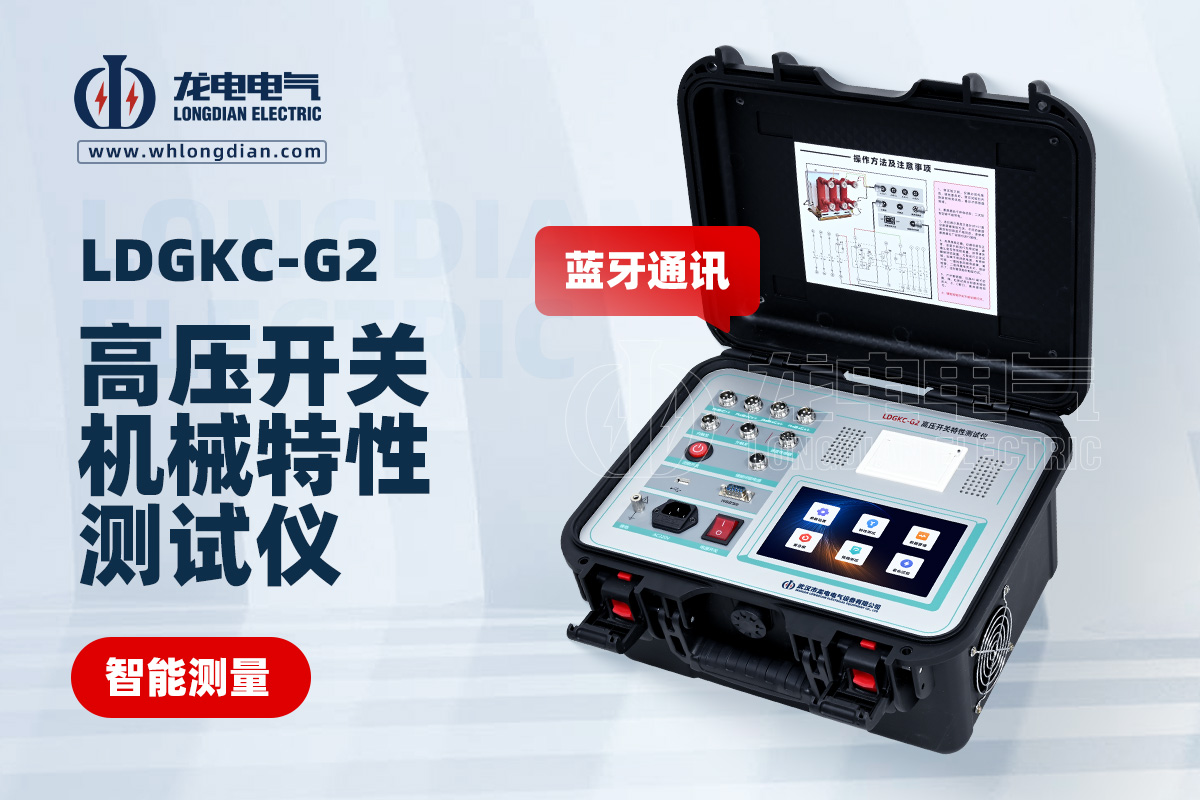

使用專業設備進行波形監測尤為關鍵。武漢市龍電電氣設備有限公司生產的斷路器機械特性測試儀，具有高精度采樣、圖形化顯示、自動對比分析等功能，可同時測試行程、速度、時間、線圈電流等多項參數，為高壓斷路器的健康評估提供全面依據。其在電力公司、開關廠、檢修單位廣泛應用，有效提升了斷路器狀態檢測和故障預判能力。

對于電力運維人員而言，掌握線圈電流波形的診斷方法，不僅能減少誤判，還能及時發現影響斷路器動作可靠性的深層次問題。隨著狀態檢修理念的普及，波形分析將成為斷路器健康管理中不可或缺的重要手段。
