在電力系統的預防性試驗中，高壓設備的絕緣性能是保障電網安全、穩定運行的第一道防線。如何在不破壞設備的情況下，精準評估其絕緣狀況？介質損耗測試儀（又稱“介損測試儀”）正是解決這一問題的核心利器。武漢龍電電氣為您全面解析介質損耗測試儀的各項功能與應用，帶您深入了解這位“絕緣診斷專家”的真正實力。

一、 核心功能：測量兩大關鍵參數

介質損耗測試儀的核心任務是精確測量兩個至關重要的參數：

① 介質損耗因數（tgδ）

◆ 它是什么？： 表征絕緣材料在交流電場作用下能量損耗程度的物理量，其值等于介質損耗角（δ）的正切值。它是一個無量綱的比值。

◆ 為什么重要？： tgδ值的大小直接反映絕緣材料的劣化程度。一個純凈、干燥、完好的絕緣材料，其tgδ值很小。而當絕緣受潮、老化、開裂或內部含有雜質時，能量損耗會增加，tgδ值會顯著增大。因此，它是判斷絕緣狀況的靈敏指標。

② 電容量（Cx）

◆ 受潮： 設備內部受潮后，電容值通常會增大。

◆ 劣化： 絕緣老化、干枯可能導致電容值減小。

◇ 物理變形： 對于電容型設備（如CVT、套管），電容量的顯著變化可能意味著內部元件擊穿、短路或開路等嚴重缺陷。

◇ 它是什么？： 測量被試設備的等效電容量。

◇ 為什么重要？： 電容量能反映絕緣設備的整體狀況。例如：

簡單來說，介損測試儀通過“tgδ”看絕緣材料的“質量”，通過“Cx”看絕緣結構的“狀態”。

二、 核心應用：為各類高壓設備做“體檢”

基于以上兩大功能，介損測試儀廣泛應用于發電廠、變電站、電氣實驗室等場景，為以下設備提供絕緣診斷：

① 電容型設備

◆ 電容式電壓互感器（CVT）： 這是介損測試儀的重點應用對象。它可以采用自激法，無需外部高壓源，一次性測量CVT的主電容C1和分壓電容C2的tgδ和電容量，并能測試其變比和相位誤差。

◆ 高壓套管： 測量套管芯棒對末屏的介損和電容，判斷其是否受潮或老化。

◆ 耦合電容器： 定期監測其絕緣性能。

② 變壓器類設備

◆ 電力變壓器： 測量繞組之間、繞組對地的介損和電容，評估變壓器油的絕緣強度和整體絕緣狀況。

◆ 電壓互感器（PT）： 測量一次繞組對二次繞組及地的絕緣性能。

◆ 電流互感器（CT）： 對于電容型CT，可測量一次對末屏的介損；對于非電容型，可測量一次對二次及地的絕緣。

③ 其他設備

◆ 高壓電纜： 測量電纜芯線對屏蔽層的介損，評估電纜絕緣的老化情況。

◆ 絕緣油： 配合專用油杯，可精確測量絕緣油的介質損耗因數，判斷油質是否劣化。

◆ 發電機： 測量定子繞組的絕緣損耗。

◆ 避雷器： 測量其絕緣電阻和微弱電流下的介損。

◆ 標準電容器： 作為基準器具的校驗。

三、 核心價值：從“預防”到“診斷”

介損測試儀的工作遠不止于測量，其更深層的價值在于：

◆ 預防性試驗： 通過定期對設備進行介損測試，建立數據檔案，可以縱向比較其tgδ和Cx值的變化趨勢。即使數值未超標，但若增長趨勢明顯，也能提前發現潛在缺陷，避免故障發生，實現狀態檢修。

◆ 故障診斷： 當設備投運前或懷疑有故障時，介損測試可以提供精準的定量分析，判斷絕緣劣化的原因和嚴重程度，為維修或更換提供決策依據。

◆ 質量檢驗： 用于新設備入庫、安裝后的驗收試驗，確保設備投入運行時處于良好狀態。

四、 技術優勢：如何保證測試精準？

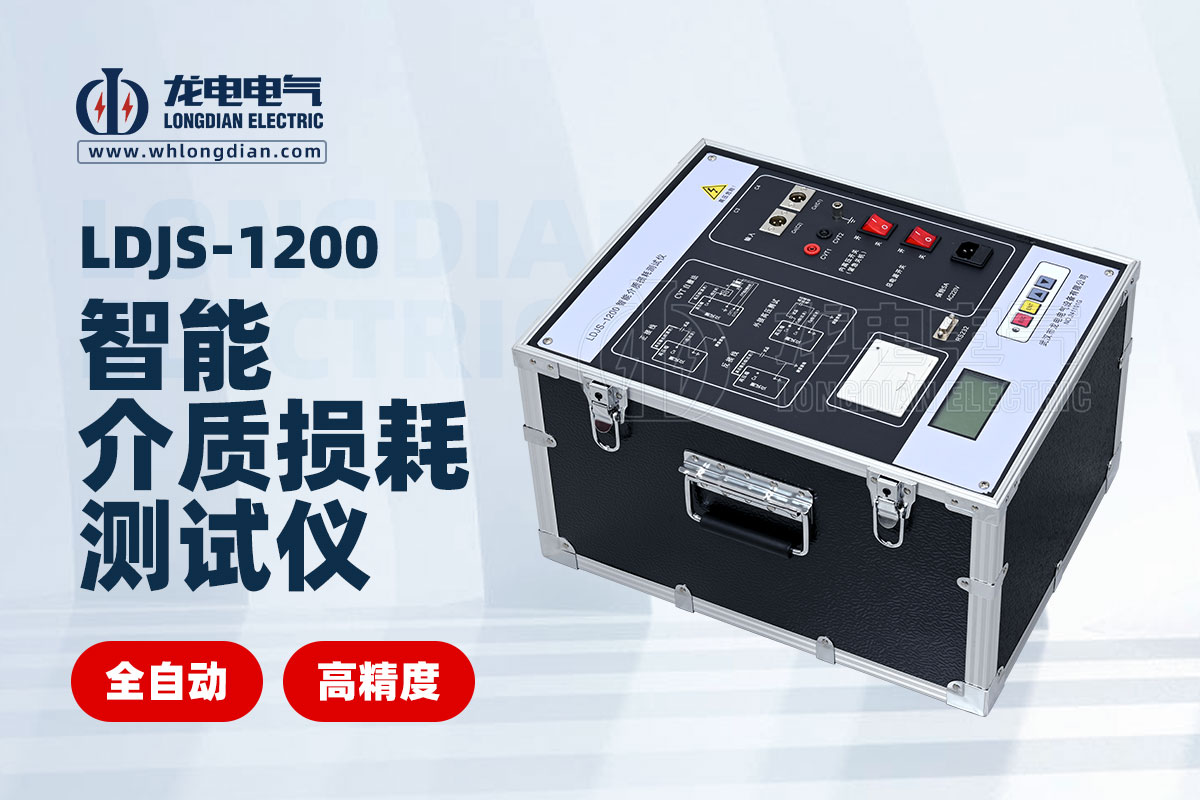

現代微機型介損測試儀（如LDJS-1200）還具備以下技術特點，以應對復雜現場環境：

◆ 抗干擾能力強： 采用變頻技術（如45Hz/55Hz、55Hz/65Hz異頻測量），能有效避開現場50Hz工頻干擾，保證在強電磁環境下也能獲得準確數據。

◆ 多種測試模式： 支持正接法、反接法、外接標準電容、外接高壓等多種接線方式，以適應不同接地情況的設備。

◆ 自動化與安全： 內置高壓源，自動升壓、測量、降壓，并具備過流、過壓、接地不良等多項保護功能，操作簡單安全。

◆ 數據管理： 可存儲和打印測試數據，便于后期分析和存檔。

總而言之，介質損耗測試儀是評估高壓電氣設備絕緣性能的“權威專家”。它能做的遠不止讀數那么簡單，而是通過測量介質損耗因數（tgδ） 和電容量（Cx） 這兩個關鍵參數，實現對變壓器、互感器、CVT、電纜等設備絕緣狀態的無損診斷、趨勢預測和故障排查，是電力系統進行預防性試驗、保障電網安全運行不可或缺的核心工具。
