電纜是電力傳輸?shù)摹把堋?，其一旦發生故障，快速精準地定位并修復是保障供電可靠性的關鍵。電纜故障檢測是一項系統性的技術工作，遵循科學的步驟能事半功倍。武漢龍電電氣將詳細解析電纜故障檢測的具體操作步驟，為電力運維人員提供一份清晰的實操指南。

第一步：明確安全要求與工作準備

安全是重中之重！ 所有操作必須在安全規程下進行。

① 停電、驗電、掛接地線：將被測電纜從電網中完全隔離，對各相進行充分放電，并在兩端掛好接地線，確保人身安全。

② 人員協作：檢測需至少兩人配合，一人操作，一人監護。

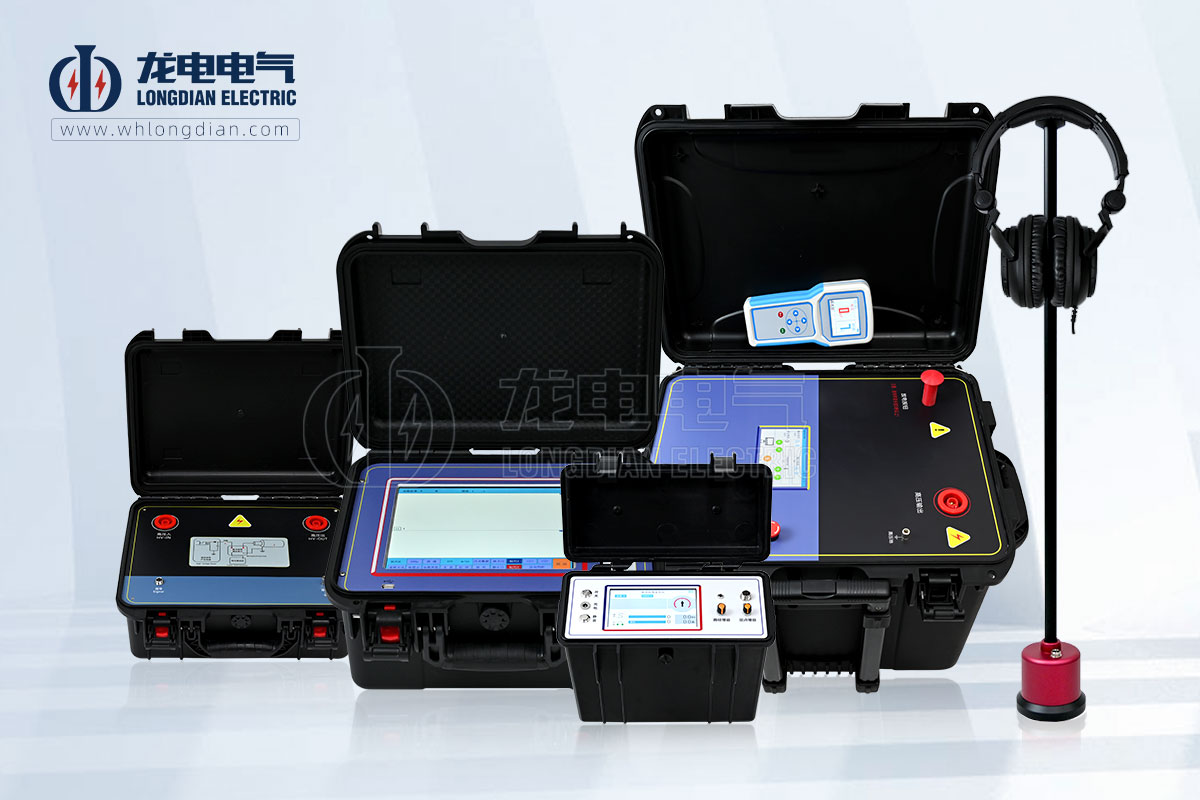

③ 設備準備：準備齊全所需儀器，通常包括：

◆ 絕緣電阻測試儀（搖表或兆歐表）

◆ 電纜故障閃測儀（一體化高壓發生器、測距主機）

◆ 電纜路徑儀（可選，用于復雜敷設環境）

◆ 聲磁同步定點儀

◆ 相應的測試線、接地線、放電棒等。

第二步：故障性質診斷與分類

在連接復雜設備前，先使用簡單儀器判斷故障類型，這是選擇后續檢測方法的基礎。

① 斷開連接：將故障電纜兩端與其他設備（如開關、變壓器）的連接斷開。

② 測量絕緣電阻：使用兆歐表依次測量各相導體對地（外護套）及相與相之間的絕緣電阻值。

◆ 低阻故障：絕緣電阻值極低（通常小于100Ω）。

◆ 高阻故障：絕緣電阻值降低但仍較高（幾千歐至兆歐級）。

◆ 開路故障：使用萬用表測量導體電阻，電阻值無窮大或遠大于正常值。

③ 初步判斷：根據測量結果，明確故障屬于低阻、高阻、開路還是復合故障。

第三步：粗測距離（故障預定位）

此步驟旨在確定故障點的大致范圍，縮小搜索區域。根據故障類型選擇不同方法：

① 低壓脈沖法：適用于開路、短路和低阻故障。儀器向電纜發送一個低壓脈沖，通過分析反射脈沖的波形和時間差，直接計算出故障點的距離。

② 高壓沖閃法：這是檢測高阻故障和閃絡性故障的核心方法。

◆ 連接設備：按說明書連接閃測儀的一體化高壓源、脈沖電容、球隙等。

◆ 施加高壓：通過高壓源對電容充電，當電壓升至球隙擊穿值時，高壓脈沖瞬間施加到電纜上。

◆ 采集波形：高壓脈沖在故障點擊穿放電，閃測儀會記錄下此刻的電流波形（“閃測波形”）。

◆ 分析波形：技術人員通過分析波形上的“拐點”或“突變點”的位置，根據波速計算出故障點的粗略距離。

第四步：查找電纜路徑（如需）

如果電纜敷設路徑不明或埋設于復雜地下管廊中，需先精確查找路徑。

① 連接路徑儀：將路徑信號發生器輸出端接到電纜導體和地之間。

② 發射信號：向電纜發送特定頻率的電磁波信號。

③ 接收信號：操作人員手持路徑接收器，以“峰值法”或“谷值法”在地面上探測信號最強或最弱的位置，從而勾勒出電纜的精確埋設路徑。

第五步：精確定點（故障點定位）

這是找到故障點確切位置的最后一步，通常在粗測距離的范圍內進行。

① 聲磁同步法：這是最常用、最有效的定點方法，尤其適用于高壓沖閃后的高阻故障。

◆ 連接設備：保持高壓發生器持續工作，使故障點周期性地放電（發出“啪”的響聲）。

◆ 同步探測：操作人員手持聲磁同步定點儀，在粗測距離段沿電纜路徑監聽。

◆ 原理：定點儀能同時接收故障點放電產生的聲音振動和電磁波信號。當探頭移動到故障點正上方時，聲音信號和電磁波信號在儀器上顯示的時間差最?。ɑ蛲剑?，且聲音強度最大。通過耳機能聽到最清晰的放電聲，從而鎖定故障點。

② 聲測法：僅依靠監聽放電聲音，易受環境干擾，精度較差。

③ 跨步電壓法：主要用于直埋電纜的低阻故障或外護套破損故障定位，通過測量地表電勢差的變化來定位。

第六步：開挖驗證與修復

① 標記定位：在精確定點的位置做好地面標記。

② 謹慎開挖：在確保安全的情況下（避免挖傷其他電纜），小心開挖至故障點。

③ 肉眼驗證：通常故障點會有明顯的碳化、擊穿、破損等痕跡，與檢測結果相互驗證。

④ 修復處理：按要求對電纜進行中間接頭制作等修復工作。

第七步：修復后測試

故障修復后，絕不能直接投運！

① 絕緣電阻測試：再次使用兆歐表測量修復后的電纜絕緣電阻，確認其已恢復至合格值。

② 高壓耐壓試驗：有條件的應進行直流或交流耐壓試驗，全面檢驗電纜修復后的絕緣強度是否真正滿足運行要求。

電纜故障檢測是一個“先判斷、再粗測、后定點”的邏輯過程。其中，故障性質判斷是方向，高壓沖閃法是解決高阻難題的關鍵，聲磁同步定點是精準打擊的利器。熟練掌握這套流程，并理解每種方法背后的原理，才能在各種復雜的現場情況下快速、準確地鎖定故障點，最大限度地減少停電損失，保障電網穩定運行。
