在電力系統中，互感器、斷路器和繼電保護裝置是保障電網安全穩定運行的三大核心設備。它們緊密協作，如同一個高效的“人體系統”：

互感器（TA/TV） - “系統的眼睛與耳朵”

◆ 作用： 將高壓大電流按比例轉換為安全的低壓小電流（電流互感器CT/TA）或低電壓（電壓互感器VT/TV），為測量和保護提供精確信號。

◆ 關鍵點： 隔離高電壓，提供標準化二次信號（如1A/5A，100V）。

◆ 武漢龍電電氣提供高精度互感器測試儀，確?！案兄毙盘柕臏蚀_性。

繼電保護裝置 - “系統的大腦”

◆ 作用： 實時采集互感器傳來的電流、電壓信號，分析電網運行狀態（如過流、短路、接地故障）。

◆ 決策： 當檢測到異?；蚬收希ㄈ缍搪冯娏骷ぴ觯r，瞬間（毫秒級）判斷故障位置和類型，并向斷路器發出精確的分閘指令。

◆ 核心使命： 快速、有選擇性地切除故障設備，保護主設備安全，縮小停電范圍。

斷路器（CB） - “系統的執行手臂”

◆ 作用： 正常運行時可靠接通/斷開負荷電流；故障時接收繼電保護裝置發來的跳閘命令，迅速（幾十毫秒內）強力切斷故障電流，隔離故障點。

◆ 關鍵能力： 具備強大的滅弧能力和開斷容量，能安全熄滅故障產生的巨大電弧。

它們?nèi)绾螀f(xié)同工作？（一次故障處理流程）

故障發生： 例如，線路某處發生短路。

感知信號： 互感器（CT）立即檢測到電流急劇增大，并將按比例縮小的、但能反映故障特征的電流信號傳送給繼電保護裝置。

分析決策： 繼電保護裝置接收到互感器信號，內部邏輯芯片高速運算，確認是短路故障且達到動作定值，瞬間做出跳閘決策。

執行隔離： 保護裝置向故障線路對應的斷路器發出“分閘”命令。斷路器操動機構立即動作，觸頭分離，強力滅弧，切斷故障電流，故障線路被隔離。

系統恢復： 非故障區域供電不受影響或可快速恢復。

總結：不可或缺的鐵三角關系

互感器是基礎： 提供準確、安全的運行參數，是保護和測量的源頭。其精度和可靠性直接影響保護動作的正確性。

繼電保護是核心： 基于互感器信號進行智能判斷，是系統的“神經中樞”和“決策者”。其快速性、選擇性、靈敏性、可靠性至關重要。

斷路器是關鍵執行者： 忠實執行保護命令，承擔最危險的開斷任務，是故障隔離的最后一道物理屏障。其開斷能力和動作可靠性直接決定故障能否被有效切除。

三者缺一不可： 互感器信號錯誤會導致保護誤動或拒動；保護裝置失效或誤判，斷路器將無法正確動作；斷路器拒動或開斷失敗，保護裝置再正確也無法隔離故障，后果嚴重。

保障可靠性的關鍵：測試與維護

為確保這一“鐵三角”在關鍵時刻可靠動作，定期使用專業設備進行測試維護必不可少：

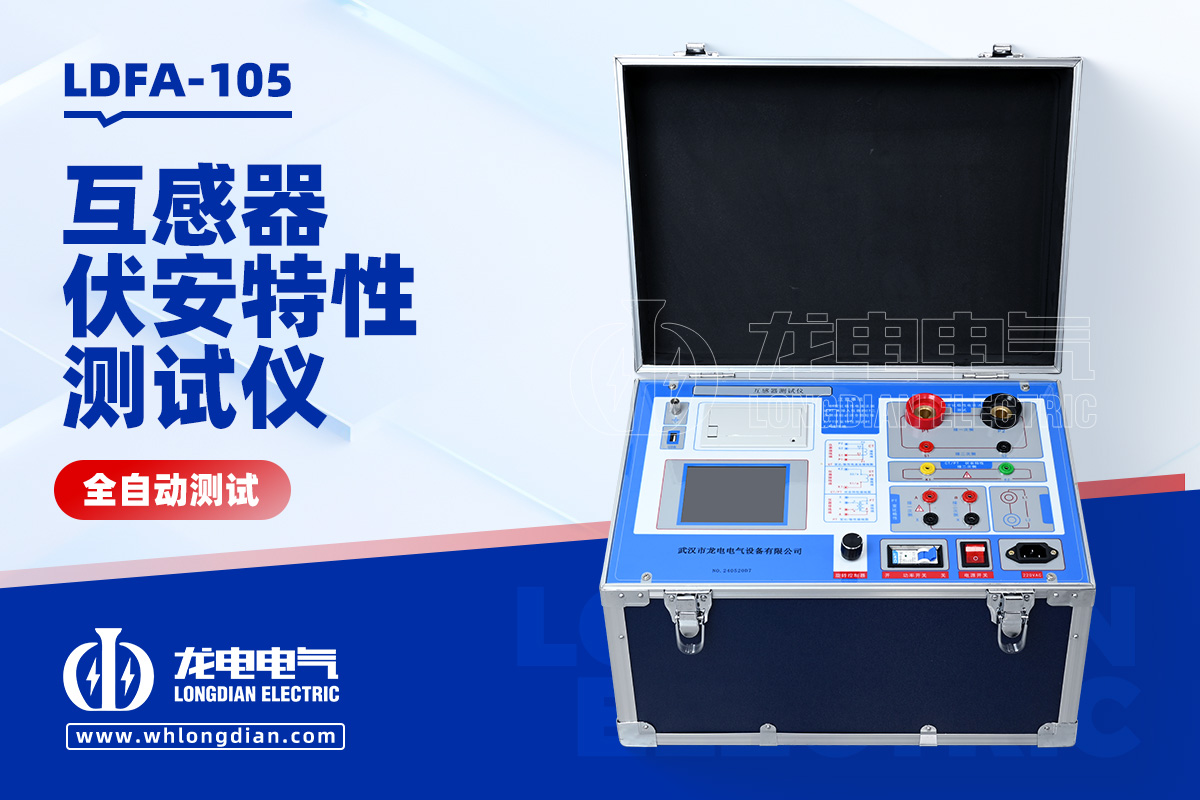

互感器測試： 使用互感器特性綜合測試儀（如武漢龍電電氣LDFA-105）檢測變比、極性、伏安特性、誤差曲線等，確保信號源準確。

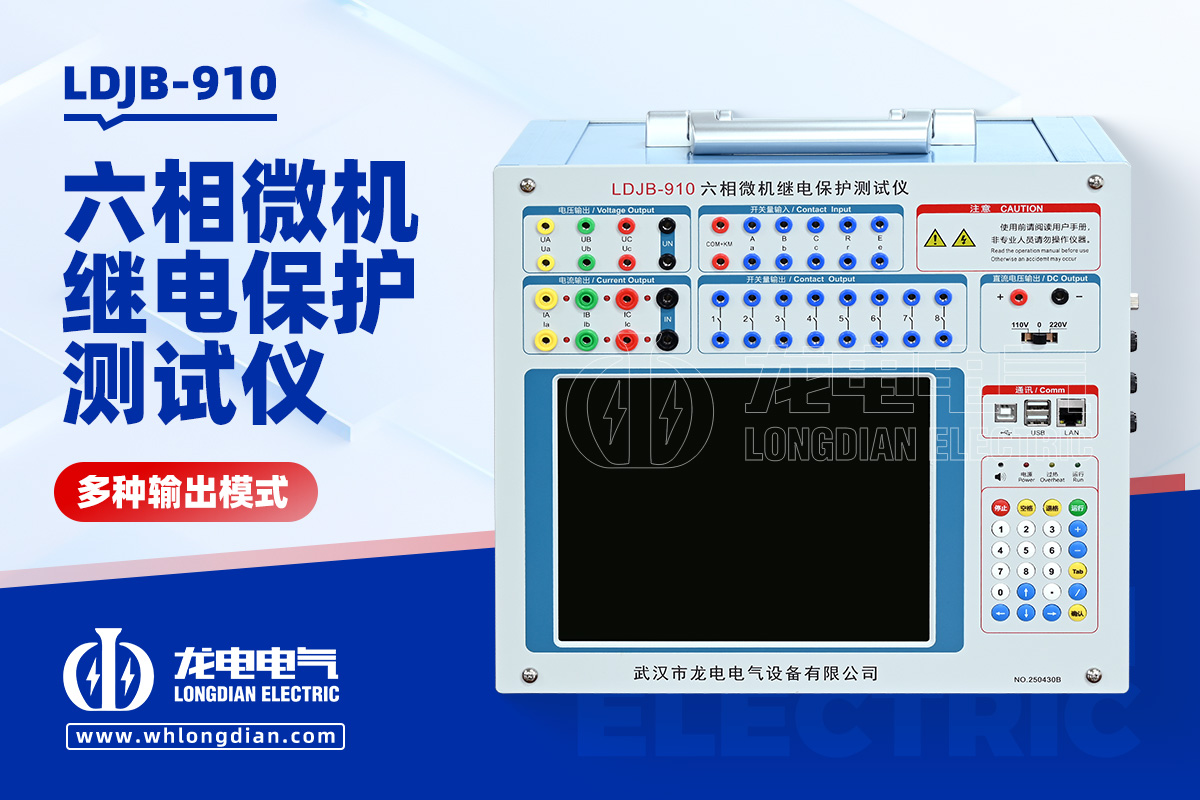

繼電保護測試： 使用繼電保護測試儀（如武漢龍電電氣產品 LDJB-910）模擬各種故障電流電壓，校驗保護裝置的動作邏輯、定值、時間特性是否準確可靠。

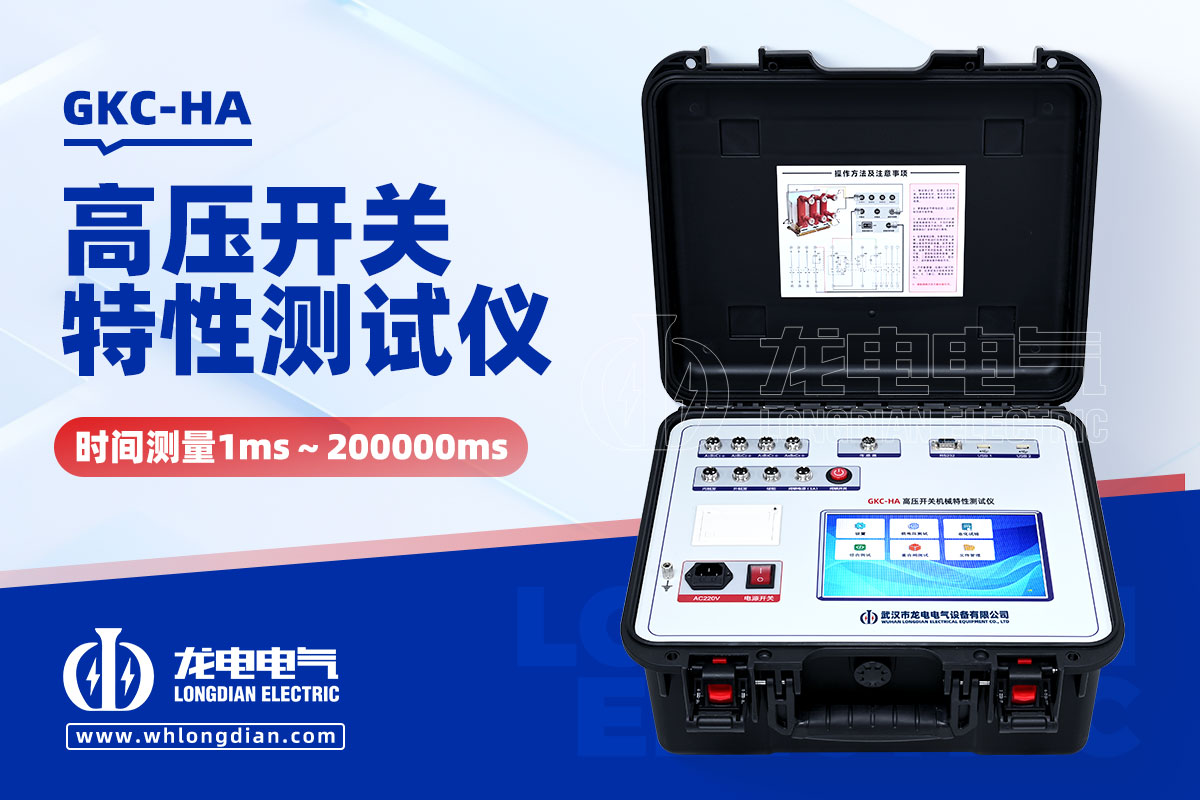

斷路器測試： 使用斷路器機械特性測試儀（如武漢龍電電氣產品 GKC-HA）檢測分合閘時間、速度、同期性、動作電壓、回路電阻、機械特性等，確保其能快速、可靠執行分合閘命令。
