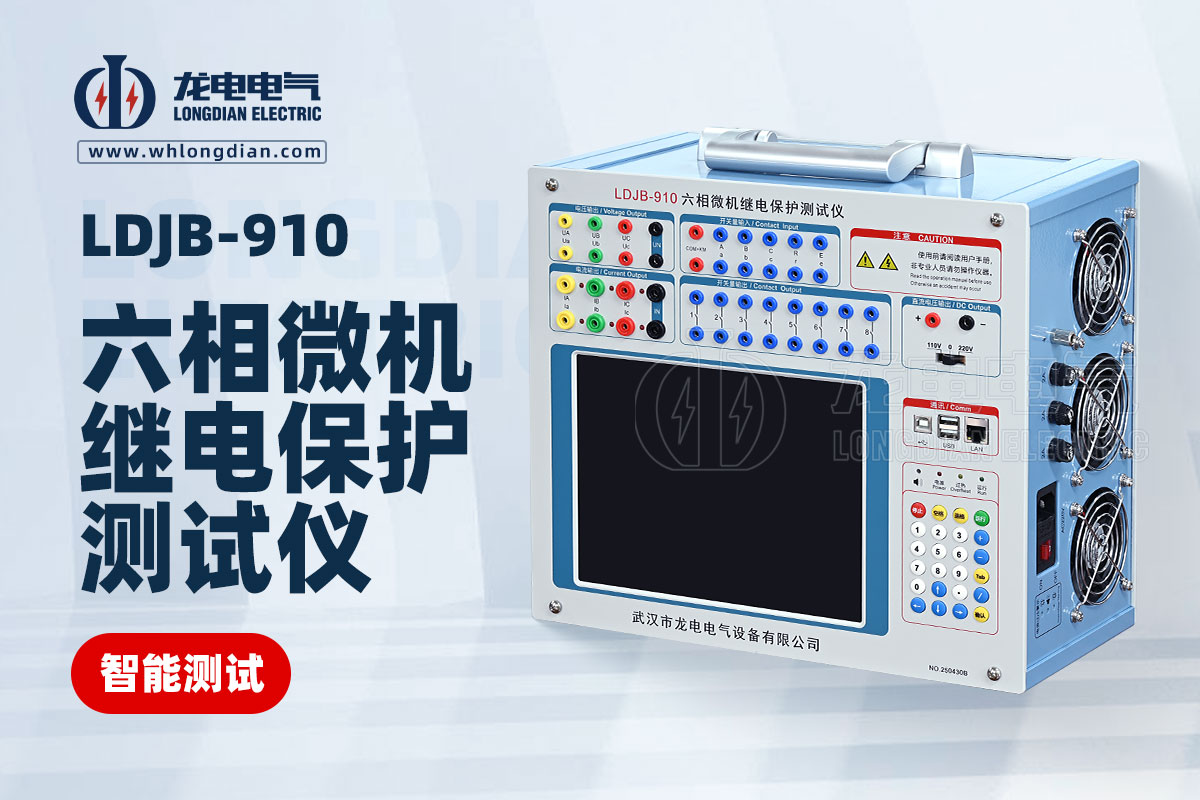

繼電保護測試儀針對單體繼電器的試驗項目覆蓋了功能、性能及可靠性驗證的核心環節，以下是詳細試驗分類：

一、基礎功能測試項目

1. 動作值/返回值測試

• 適用類型：過流、欠壓、過壓繼電器

• 方法：

• 緩慢增大電流/電壓至繼電器動作（動作值）

• 逐漸減小至繼電器返回（返回值）

• 關鍵指標：動作值誤差≤±3%，返回系數=返回值/動作值（如過流繼電器≥0.85）

2. 動作時間特性測試

• 適用類型：時間繼電器、反時限過流繼電器

• 方法：

• 突加額定電流/電壓，測量觸點動作延時

• 反時限特性需測試多組電流-時間點（繪制I-t曲線）

• 精度要求：定時限誤差≤±1%，反時限符合IEC 60255標準曲線

3. 方向特性驗證

• 適用類型：功率方向繼電器（如GG-12型）

• 方法：

• 固定電流幅值，調節電壓相位角（0°~360°）

• 確定動作邊界角（如±30°）

• 關鍵參數：最小動作功率（靈敏度）

二、特性曲線與邏輯測試

1. 阻抗特性掃描

• 適用對象：阻抗繼電器（如LZ-21型）

• 方法：

• 在R-X平面設定掃描路徑（如圓特性、四邊形特性）

• 同步調節電壓/電流幅值及相位，驗證動作邊界

• 輸出要求：測試儀需支持阻抗角精確控制（±0.5°精度）

2. 差動比率制動曲線測試

• 適用對象：電磁差動繼電器（如BCH-2型）

• 方法：

• 輸入兩路電流（制動電流IrIr、差動電流IdId）

• 改變IrIr值，測量IdId動作閾值

• 曲線繪制：驗證拐點電流、制動系數斜率

3. 諧波制動特性

• 適用對象：變壓器差動繼電器（帶諧波閉鎖）

• 方法：

• 基波電流疊加二次/五次諧波（諧波含量5%~40%）

• 測試諧波分量對動作的抑制效果

三、觸點與二次回路測試

1. 觸點動作可靠性

• 測試內容：

• 接觸電阻：通額定電流（如5A）時測量≤50mΩ

• 抖動檢測：高速記錄觸點動作波形（抖動時間<2ms）

• 設備支持：測試儀需配備觸點狀態監測模塊

2. 開入量響應測試

• 適用場景：重動繼電器、閉鎖繼電器

• 方法：

• 模擬開關量輸入（DC 220V/110V）

• 驗證動作電壓范圍（如60%~70%額定電壓可靠啟動）

四、特殊繼電器專項測試

1. 熱繼電器過載特性

• 方法：

• 施加1.05~6倍額定電流，記錄脫扣時間

• 驗證I2t特性是否符合標準曲線（如IEC 60947-4）

• 設備要求：大電流恒流源（≥100A持續輸出）

2. 中間繼電器性能

• 測試項：

• 動作電壓：DC 24V繼電器在18V~22V可靠動作

• 瞬動特性：動作時間≤20ms

• 觸點容量：通斷10A電流5000次無粘連

五、動態與異常工況測試

1. 暫態過沖測試

• 目的：防止繼電器誤動（如沖擊電流導致過流繼電器抖動）

• 方法：輸出含衰減直流分量的故障電流波形

2. 電源波動適應性

• 適用對象：靜態繼電器（電子式）

• 測試：工作電壓在80%~120%額定值波動時功能正常

現代測試儀擴展能力

• 自動序列測試：一鍵完成動作值、時間、返回系數全流程（如OMICRON Test Universe軟件）

• 波形錄制分析：捕捉繼電器動作瞬間的電流/電壓波形（采樣率≥10kHz）

• 數字繼電器的兼容性：通過GOOSE報文模擬開關量狀態（測試重動繼電器邏輯）
