變頻互感器綜合測試儀的試驗功能詳解

發布時間:2024-11-28 09:26:34瀏覽次數:721

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

變頻互感器綜合測試儀是一款功能全面的精密電子儀器,廣泛應用于電流互感器(CT)和電壓互感器(PT)的各類試驗。該測試儀不僅具備高度的測試精度,還提供了多種試驗功能,以滿足不同互感器測試的需求。以下是對武漢龍電電氣研發生產的LDCTP-1200D變頻互感器綜合測試儀來介紹主要試驗功能:

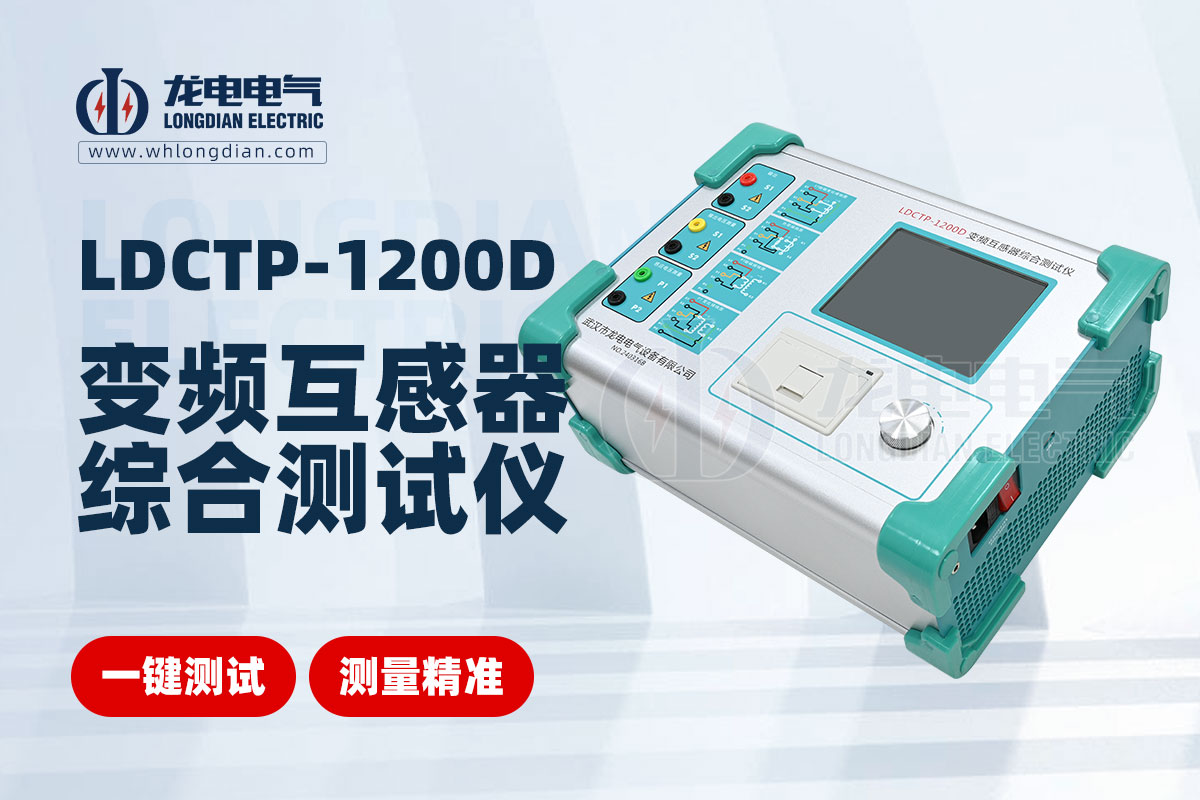

變頻互感器綜合測試儀

① 電流互感器(CT)試驗功能

◆ 電阻測試

用于測量CT二次繞組的電阻,該測試有助于判斷繞組是否存在短路或斷路情況。

測試時,變頻互感器綜合測試儀會輸出一定的電流,并測量繞組兩端的電壓降,從而計算出電阻值。

◆ 勵磁特性測試

通過施加不同的電壓到CT的二次側,測量對應的電流值,繪制出勵磁曲線。

該測試能夠反映CT在鐵芯飽和前后的工作情況,對于評估CT的性能具有重要意義。

變頻互感器綜合測試儀還會自動計算拐點電壓/電流等參數,為后續的誤差分析和故障診斷提供依據。

◆ 變比測試

用于檢查CT的實際電流比是否與額定電流比一致。

測試時,變頻互感器綜合測試儀會向CT的一次側施加一定的電流,并測量二次側的電流值,從而計算出變比值。

同時,變頻互感器綜合測試儀還會測量比值差和相位差,以評估CT的變比準確性。

◆ 負荷測試

通過向CT的二次側施加一定的負荷,測量其二次側的實際負荷、功率因數和阻抗。

該測試有助于判斷CT在額定負荷下的工作情況,以及是否能夠滿足保護設備的精度要求。

◆ 其他特殊測試

對于不同類型的CT(如P級、TPY級、計量級等),變頻互感器綜合測試儀還提供了特定的參數設置和測試項目。

例如,對于P級CT,可以測試其準確限值系數(ALF)和儀表保安系數(FS);對于TPY級CT,可以測試其對稱短路電流倍數(Kssc)和暫態面積系數等。

② 電壓互感器(PT)試驗功能

◆ 電阻測試

與CT電阻測試類似,用于測量PT二次繞組的電阻值。

測試前需要確保PT的一次側已經斷開,以避免對測試結果產生干擾。

◆ 勵磁特性測試

通過施加不同的電壓到PT的二次側,測量對應的電流值,繪制出勵磁曲線。

該測試有助于評估PT在鐵芯飽和前后的工作情況,以及是否存在異常情況。

◆ 變比測試

用于檢查PT的實際電流比是否與額定電流比一致。

測試時,變頻互感器綜合測試儀會向PT的一次側施加一定的電壓,并測量二次側的電壓值,從而計算出變比值。

同時,變頻互感器綜合測試儀還會測量匝數比和極性,以評估PT的變比準確性和極性關系。

③ 自測功能

變頻互感器綜合測試儀還提供了自測功能,用于檢查設備是否損壞以及測量電路是否正常。通過設置測試電流、測試電壓和測試頻率等參數,測試儀可以輸出對應的電壓或電流,并顯示檢測到的實際電壓有效值或電流有效值。這有助于用戶及時發現設備故障并進行維修。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商,專注于變頻互感器綜合測試儀等電力試驗設備的研發與生產。深耕電力行業多年,公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾,贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持,確保您的設備始終處于最佳狀態。選擇龍電電氣,選擇專業與信賴!
