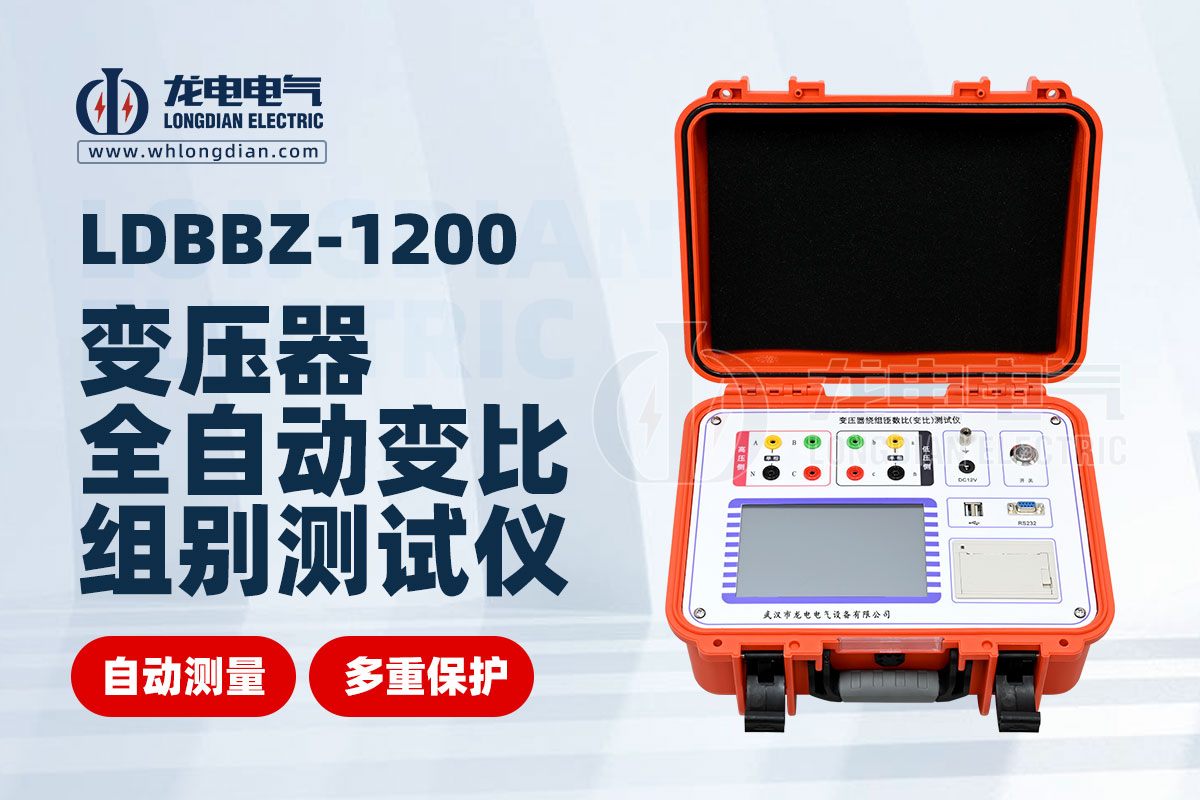

變壓器繞組匝數比測試儀是一種專門用于測量變壓器各繞組之間匝數比例的儀器。它的工作原理主要基于電磁感應原理。

基本工作原理

施加電壓： 測試儀向變壓器的一側繞組施加一個已知的低頻交流電壓。

產生感應電壓： 由于電磁感應現象，變壓器的另一側繞組會產生感應電壓。

測量電壓比： 測試儀精確測量施加電壓和感應電壓的大小。

計算匝數比： 根據變壓器變壓原理，即初級繞組電壓與次級繞組電壓之比等于匝數比，測試儀通過計算得出匝數比。

具體測量方法

電壓法：

最常用的一種方法。

直接測量變壓器各繞組的開路電壓，通過電壓比計算匝數比。

優點：操作簡單，設備要求不高。

缺點：受變壓器負載影響。

電流法：

通過測量變壓器各繞組的短路電流，結合阻抗值計算匝數比。

優點：精度較高，不受負載影響。

缺點：需要短路變壓器，操作相對復雜。

互感法：

利用變壓器的互感原理，通過測量互感系數計算匝數比。

優點：精度高，不受負載影響。

缺點：設備復雜，操作要求較高。

影響測試結果的因素

電源頻率： 測試電源頻率應穩定，且與變壓器額定頻率一致。

負載影響： 電壓法測量易受負載影響，電流法測量則不受負載影響。

溫度： 環境溫度變化會影響變壓器的參數，從而影響測試結果。

測試儀器精度： 測試儀器的精度直接影響測量結果的準確性。

測試儀的應用

變壓器出廠檢驗： 檢驗變壓器的匝數比是否符合設計要求。

變壓器運行維護： 定期檢測變壓器的匝數比，及時發現故障。

變壓器故障診斷： 通過測量匝數比的變化，判斷變壓器故障的性質。

測試注意事項

安全第一： 高壓測試存在安全風險，必須嚴格按照操作規程進行。

設備校準： 定期對測試儀器進行校準，確保測量結果準確。

環境條件： 選擇合適的測試環境，避免干擾。

記錄數據： 詳細記錄測試數據，以便分析和比較。

變壓器繞組匝數比測試儀是電力系統中不可或缺的測試工具，通過它可以準確了解變壓器的運行狀態，及時發現并處理潛在的故障，確保電網的安全穩定運行。
