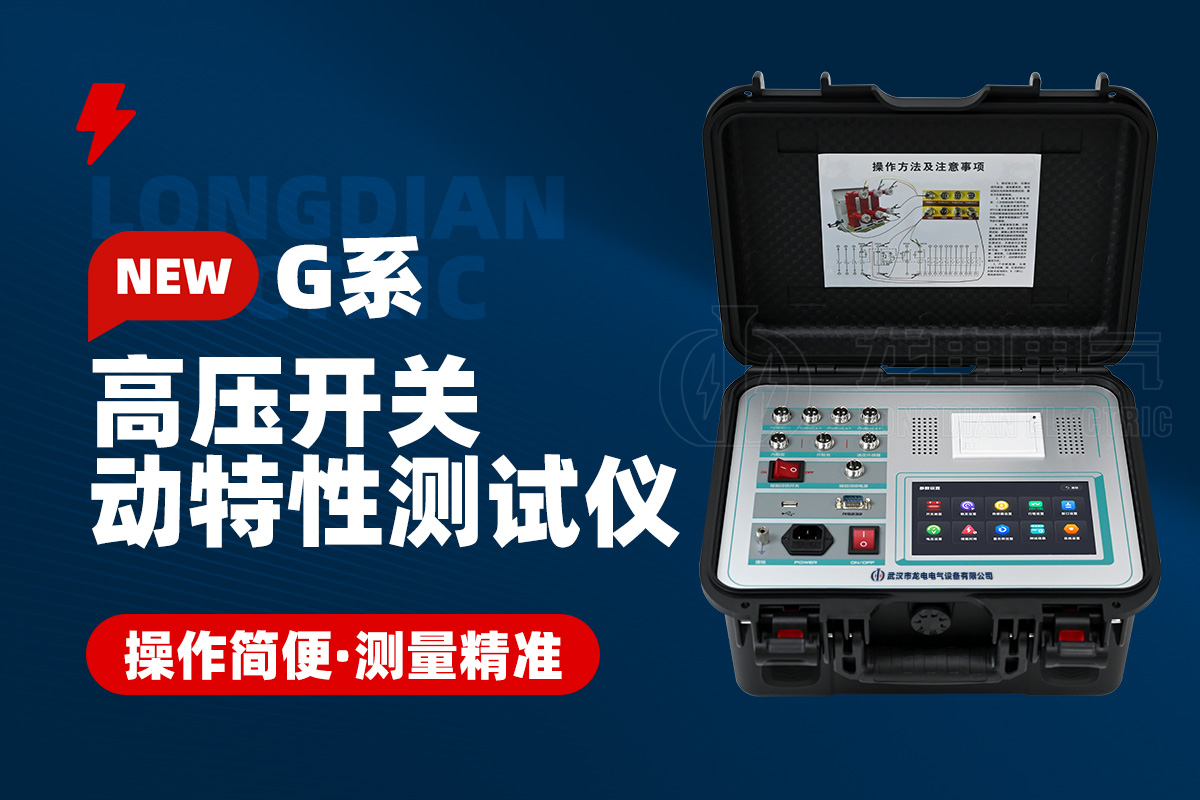

高壓開關特性測試儀是一種用于測量高壓開關機械特性的儀器。它通常由主機、測速傳感器、控制電路和顯示輸出等部分組成。

主機是測試儀的核心部分，它負責數據采集、處理和顯示。主機通常包括以下功能：

①數據采集：采集高壓開關動作過程中的速度、行程、力矩等數據。

②數據處理：對采集到的數據進行濾波、校準等處理，以獲得準確可靠的結果。

③顯示輸出：將處理后的數據以數字、圖形等形式顯示出來。

測速傳感器用于測量高壓開關動作過程中的速度。常用的測速傳感器包括光電傳感器、電感式傳感器等。

控制電路用于控制高壓開關動作?？刂齐娐吠ǔＳ衫^電器、接觸器等組成。

顯示輸出用于顯示測試結果。常用的顯示輸出方式包括液晶顯示屏、打印機等。

高壓開關特性測試儀主要用于以下方面：

①新產品的試驗和檢驗。

②高壓開關的定期檢驗和維護。

③高壓開關故障的分析和診斷。

高壓開關特性測試儀是電力系統安全運行的重要保障。它可以有效地確保高壓開關的性能符合標準要求，從而保障電力系統的安全穩定運行。

高壓開關特性測試儀的測試項目包括：

動作時間：高壓開關從接收到動作信號到完全斷開的時間。

關斷時間：高壓開關從接收到動作信號到完全閉合的時間。

行程：高壓開關動作過程中的運動距離。

速度：高壓開關動作過程中的運動速度。

力矩：高壓開關動作過程中所需的力矩。

同步性：高壓開關動作過程中的同步性。

彈跳：高壓開關動作過程中的彈跳。

高壓開關特性測試儀的測試結果是高壓開關性能評價的重要依據。
